Dokonalý výhled - i v případě kondenzace!

Vždy spolehlivé měření výšky hladiny a to i v případě nánosů a usazenin na anténním systému

Pro nejnovější generaci radarových hladinoměrů není problémem kondenzace na anténě. Radarový hladinoměr VEGAPULS 64 spolehlivě měří výšku hladiny, není ovlivňován kondenzací ani nánosem na anténě. Díky nejmenší anténě svého druhu a dokonalému zaostření poskytuje vynikající výkon za každé situace. Jednoduše světová třída měření hladin!

Jak to funguje?

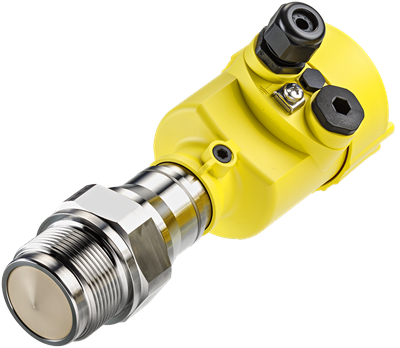

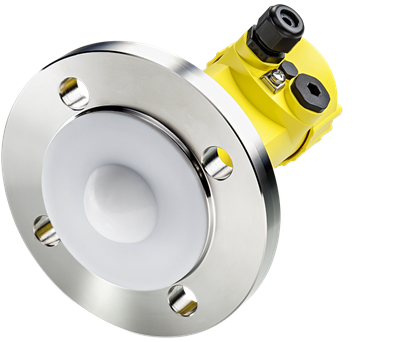

Vysoce odolná zapouzdřená anténa z PTFE s dlouhou životností v chemickém průmyslu

Špinavé provozní podmínky? – Žádný problém.

Anténní systém hladinoměru VEGAPULS 64 je zapouzdřen v PTFE nebo PEEK, takže zde neexistují žádné dutiny nebo štěrbiny, ve kterých by se produkt mohl hromadit. Povrch materiálu je velmi jemně zpracován pomocí diamantových nástrojů, což také výrazně snižuje přilnavost produktu na anténní systém. Speciální softwarové algoritmy odfiltrují rušení způsobené případným nánosem na anténním systému. Díky vysokému dynamickému rozsahu samotného hladinoměru (120db) je útlum signálu způsobený nánosy produktu do značné míry kompenzován. Díky tomu měří tento hladinoměr spolehlivě i při znečištění.

Výhody

  • Vysoká jistota měření, a to i při nánosech materiálu během provozu

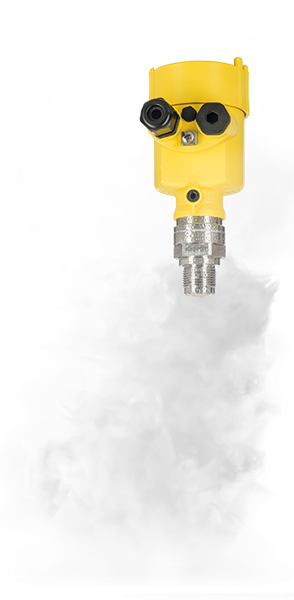

  • Měření hladiny je nezávislé na kondenzaci
  • Bezkontaktní měření hladiny umožňuje bezúdržbový provoz

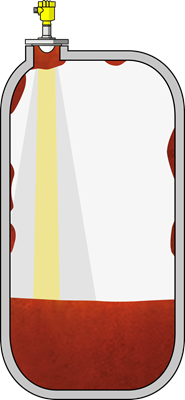

Optimalizované zpracování signálu činí VEGAPULS 64 nezávislým na nánosech.

Aplikace

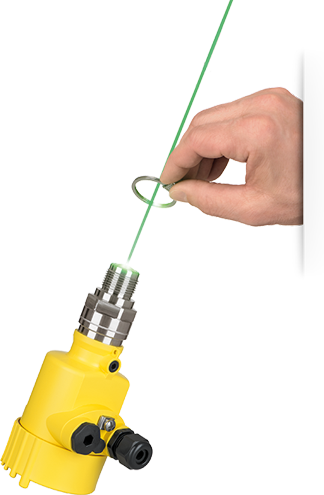

Radarový paprsek se zaměřením jako laser!

Dobré zaostření poskytuje bezpečnost

Nejnovější špičková technologie od světového lídra: nepřekonatelné zaostření pomocí radarového VEGAPULS 64. Zaostření umožňuje, aby byl radarový paprsek zaměřen na povrch kapaliny s vysokou přesností, čímž se zabrání vnitřním překážkám, jako jsou topné hady a míchadla. Tato nová generace radarových hladinoměrů je také zcela neovlivňována kondenzací nebo nánosem a disponuje možností nejmenší antény svého druhu. Jednoduše světová třída!

Jak to funguje?
Vynikající zaostření signálu umožňuje použití i ve stísněných podmínkách

Zaměřeno na hladinu

VEGAPULS 64 pracuje s přenosovou frekvencí 80 GHz. V případě 80 mm antény je vyzařovací paprsek snímače pouze 3 °. Radarový hladinoměr přijímá pouze zřejmé, a konkrétní odrazy od povrchu měřeného média. Díky tomu je měření hladiny přesnější a spolehlivější.
Pro srovnání: běžný radarový hladinoměr s přenosovou frekvencí 26 GHz a anténou stejné velikosti disponuje vyzařovacím úhlem přibližně 10 °. V důsledku značně širšího vyzařovacího paprsku způsobují míchadla, armatury nebo nánosy na stěně zásobníku rušení, které může ovlivnit výsledek samotného měření.

Výhody

  • Výrazně jednodušší nastavení a uvedení do provozu, a to i v případě složitých vnitřních instalací v nádrži
  • Zvýšená spolehlivost měření v celém měřicím rozsahu díky lepšímu zaostření
  • Vysoká přesnost, i v případě, že je hladinoměr namontován v blízkosti stěny nádrže

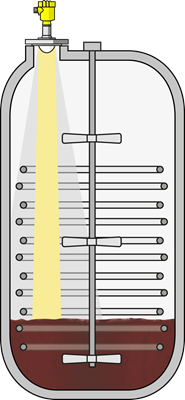

Radarový paprsek o síle 80 GHz se odráží pouze od povrchu měřeného produktu. Širší radarový paprsek o síle 26 GHz se navíc odráží od vnitřních instalací a míchadel.

Aplikace

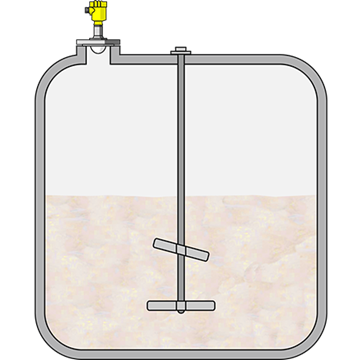

Měření hladiny v nádrži s rozpouštědly

Prekurzory pro výrobu barevných pigmentů jsou rozpuštěny v rozpouštěcí nádrži. Tyto prekurzory jsou převážně na bázi nafty a v závislosti na složení, jsou do média přidávány produkty jako je voda a roztok hydroxidu sodného pro výrobu základního roztoku pigmentu. Míchadlo zajišťuje rovnoměrné promíchání látek po jejich přidání. Systém měření hladiny je nutný k zajištění spolehlivých hodnot, které jsou následně dodány do řídicího systému.

Spolehlivost

Měření je nezávislé na podmínkách procesu

Cenově efektivní

Spolehlivý a bezúdržbový provoz

Uživatelsky příjemný

Jednoduchá instalace shora pomocí malého otvoru

Měřicí úloha

Měření hladiny

Měřicí místo

Nádrž

Měřicí rozsah do

4 m

Médium

Hydroxid sodný, voda, naftoly

Procesní teplota

+20 ... +24 ° C

Procesní tlak

0… 0 bar

Zvláštní výzvy

Pěnění, míchadlo

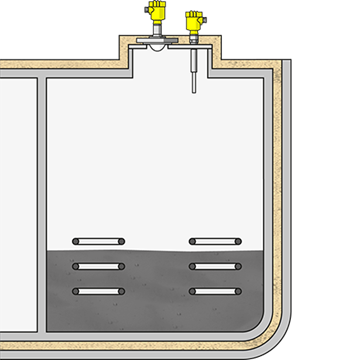

Měření hladiny a detekce hladiny v nákladních cisternách s asfaltem

Asfalt se přepravuje při teplotách okolo 170 °C až 190 °C. Vytápění je dodáváno prostřednictvím řady vícevrstvých topných trubek namontovaných na podlaze a na bocích nádrží. Pro zajištění účinného využití tanků a bezpečné polohy materiálu v lodi, vyžaduje aby hladina nádržích byla přesně sledována, zejména během nakládky a vykládky.

Spolehlivost

Spolehlivé řešení měření pro lepkavá média

Cenově efektivní

Přesné měření obsahu nádrže bez ohledu na médium a stupeň znečištění

Uživatelsky příjemný

Bezúdržbový a spolehlivý provoz

Měřicí úkol

Měření hladiny a limitní měření hladiny

Měřicí místo

Nádrž

Měřicí rozsah do

15 m

Médium

Asfalt

Procesní teplota

+170… +190 ° C

Procesní tlak

0… 0 bar

Zvláštní výzvy

Vysoké teploty, chemicky agresivní médium, kondenzace, vysoce viskózní médium, silné nánosy, topné potrubí na dně nádrže, lodní schválení

Nejlepší řešení pro malé nádrže!

Malé procesní připojení rozšiřuje oblast použití radarového hladinoměru

Pokud jde o bezkontaktní měření hladiny kapalin v malých nádobách, platí zde pravidlo - menší je lepší. S nejmenší anténou svého druhu je VEGAPULS 64 prostě nejlepší! Díky svému vynikajícímu zaostření a necitlivosti na kondenzaci nebo nánosům je tento nový radarový hladinoměr opravdu výjimečný. Jednoduše světová třída!

Jak to funguje?
Smallest antenna in the world, process fittings down to ¾" thread

Malý, ale mocný

VEGAPULS 64 pracuje s přenosovou frekvencí 80 GHz. To odpovídá faktoru 3 ve srovnání s dosud používanými technologiemi. Z tohoto důvodu může mít anténní systém a procesní připojení odpovídajícím způsobem menší rozměry.
Díky tomu je technologie měření výšky hladiny zajímavější pro mnohem širší škálu aplikací. Stávající nádrže s malými procesními připojeními mohou být vybavena radarovými snímači, aniž by bylo nutné provádět nákladné úpravy.

Výhody

  • Snadné vybavení stávajících zařízení bez nutnosti úprav
  • Závitové, přírubové a hygienické kování pro nejrůznější oblasti průmyslu

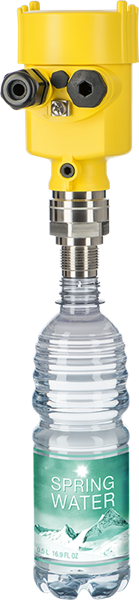

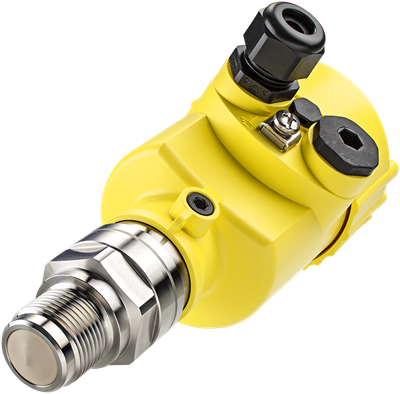

Díky své kompaktní konstrukci a procesnímu připojení od ¾ "závitu lze hladinoměr VEGAPULS 64 velmi efektivně použít v malých nádržích a kontejnerech.

Aplikace

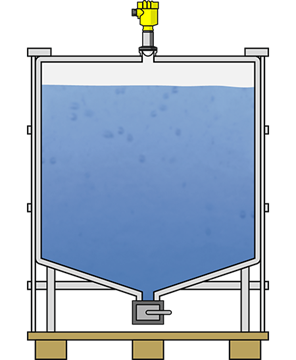

Měření hladiny kapalin v přepravních kontejnerech

V mnoha výrobních procesech v chemickém průmyslu jsou potřebná malá množství různých chemikálií, aby se zlepšily vlastnosti určitých produktů. Média jsou často dodávána přímo do výrobních prostor v malých přepravních kontejnerech. Přesné měření hladiny zajišťuje nepřetržité dodávky materiálu pro výrobu.

Spolehlivost

Přesné měření až na dno nádoby

Cenově efektivní

Instalace snímače je rychlá a snadná

Uživatelsky příjemný

Vizualizované zobrazení měření

Měřicí úloha

Měření hladiny

Měřicí místo

Nádrž

Měřicí rozsah do

1 m

Médium

Kapaliny

Procesní teplota

-40 ... +50 ° C

Procesní tlak

0… 0 bar

Zvláštní výzvy

Výměna média, krátký měřicí rozsah
